無線 LAN におけるデータの送信に関する次の記述を読んで，設問に答えよ。
無線 LAN ではフレームを使用してデータを送信する。 フレームにはデータフレームや ACK フレームがあり，データはデータフレームに格納して送信する。 データフレームには，フレームの制御情報と TCP/IP パケットが含まれる。 一つのデータフレームに格納できるデータ長には上限があり， 上限を超えるデータを送信したいときは，データを複数のデータフレームに分けて送信する。
無線 LAN では，複数の機器から送信されるフレームがなるべく衝突しないように工夫して， フレームを送信する。
無線 LAN におけるデータフレーム送信の大まかな流れを，(1) ～ (7) に示す（図１参照）。 ここで，W1，W2 は待機時間を表す量である。W2 はあらかじめ決められた 値で，W1 は W2 を超えるように毎回決められるランダムな値である。
(1) データフレームを送信しようとする機器は，送信前に他の機器がフレームを 送信しているかどうかを調べる。
(2) 他の機器がフレームを送信していれば，そのフレームの送信が終了するまで待機する。
(3) 他の機器がフレームを送信していなければ，W1 だけ待機する。
(4) W1 の間に，他の機器がフレームの送信を開始しなければ，データフレームを送信し， 受信側機器からの ACK フレームの到着を待つ。
(5) W1 の間に，他の機器がフレームの送信を開始したときは，(2) に戻る。
(6) データフレームを受信した機器は，データフレームを受信後，W2 だけ待機した後， ACK フレームを送信する。
(7) 複数のデータフレームを送信する必要があるときは，(1) ～ (6) を繰り返す。

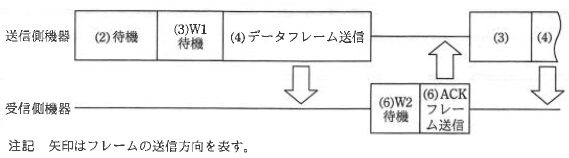

図１ データフレーム送信の例
一つのデータフレームに格納できる最大データ長（フレームの制御情報や TCP/IP パケットの ヘッダなどの情報を除くデータ本体）を 1,460 バイトとする。 物理層の通信速度が 54M ビット／秒のとき，最大データ長のデータを 格納したデータフレームの送信時間は 248 マイクロ秒， ACK フレームの送信時間は 24 マイクロ秒である。 W1 の平均と W2 が，物理層の通信速度に関係なく，それぞれ 101.5 マイクロ秒と 16 マイクロ秒であるとき，データ送信速度（単位時間に送信できるデータ量）は， 最大で a M ビット／秒程度になる。
次に，三台の機器 A，B 及び C がある場合について考える。 ① 機器 A だけが機器 C に対して 1M バイトのデータの送信処理を行ったときと， ② 機器 A と機器 B のそれぞれが機器 C に対して，それぞれ 1M バイトのデータの送信処理を 同時に開始したときとを比較すると，機器 A から機器 C へのデータの送信処理に掛かる時間は， 平均的には b 。ここで，機器 A と機器 C の間， 及び機器 B と機器 C の間それぞれの物理層の通信速度は 54M ビット／秒とする。 また，フレームの衝突はなく，フレームの再送信も行われなかったものとする。
| 設問１ | 本文中の に入れる正しい答えを，解答群の中から選べ。 |
a に関する解答群
b に関する解答群
| 設問２ | 次の記述中の に入れる適切な答えを，
解答群の中から選べ。ここで，c1 と c2 に入れる答えは，c に関する解答群の
中から組合せとして適切なものを選ぶものとする。
無線 LAN の物理層の通信速度は，機器間の距離や障害物の有無などによって変化する。 機器 B を機器 C から離すことによって，機器 B と機器 C の間の物理層の通信速度が 24M ビット／秒になった。機器 A と機器 C の間の物理層の通信速度は 54M ビット／秒のままである。 機器 A と機器 B のそれぞれが，機器 C に対して，それぞれ 1M バイトのデータの送信処理を同時に開始した。 このとき，機器 B と機器 C の間の物理層の通信速度が 54M ビット／秒から 24M ビット／秒に なったことによって，c1 。したがって， 機器 A から機器 C へのデータ送信速度は，機器 B と機器 C の間の物理層の 通信速度が 54M ビット／秒だったときと比較して，c2 。 |
c に関する解答群
| 設問３ | 無線 LAN における，データ送信速度を向上させる工夫を三つ，次に示す。 これらのうち，伝送効率（データ送信速度 ÷ 物理層の通信速度）の向上に寄与するものだけを 全て挙げたものとして適切な答えを，解答群の中から選べ。 |
〔データ送信速度を向上させる工夫〕
(Ｉ) 複数のデータフレームに対応する一つのACKを返すことによって，ACK フレームの個数を削減する。
(Ⅱ) 複数のデータフレームをまとめて送信することによって，W1 だけ待機する回数を削減する。
(Ⅲ) 物理層の通信速度を向上させる。
解答群
エ (Ⅱ) オ (Ⅱ)と(Ⅲ) カ (Ⅲ)
