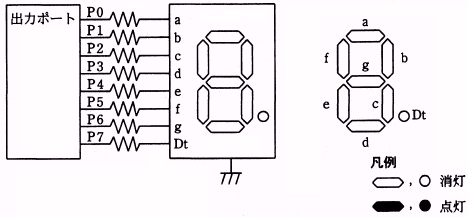

７セグメント LED 点灯回路で，出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。 ここで，P7 を最上位ビット（MSB），P0 を最下位ビット（LSB）とし，ポート出力が１のとき， LED は点灯する。

ア　　　　　　　 イ　　　　　　　 ウ　　　　　　　 エ　

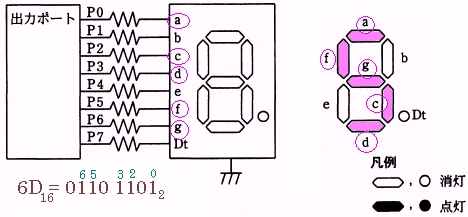

16 進数の 6D は、２進数では、0110 1101 となる。 P7 を最上位ビット、P0 を最下位ビットとするので、１があるのは、 P0、P2、P3、P5、P6 となる。 　よって、図のようになる。
