平成21年 秋期 基本情報技術者 午後 問01
問01 ５問選択半加算器と全加算器に関する次の記述を読んで，設問１～３に答えよ。
(1) １ビット同士を加算する半加算器の真理値表を，表１に示す。
| Ⅹ | Ｙ |  |
Ｃ | Ｚ |
| 0 | 0 | | 0 | 0 |
| 0 | 1 | | 0 | 1 |
| 1 | 0 | | 0 | 1 |
| 1 | 1 | | 1 | 0 |

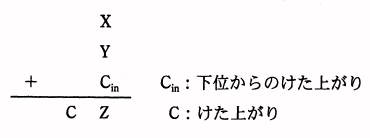

(2) 下位からのけた上がり Cin を考慮して１ビット同士を加算する全加算器の真理値表を，表２に示す。
| Ｃin | Ｘ | Ｙ | | Ｃ | Ｚ |
| 0 | 0 | 0 | | 0 | 0 |
| 0 | 0 | 1 | | 0 | 1 |
| 0 | 1 | 0 | | 0 | 1 |
| 0 | 1 | 1 | | 1 | 0 |
| 1 | 0 | 0 | | 0 | 1 |
| 1 | 0 | 1 | | 1 | 0 |
| 1 | 1 | 0 | | 1 | 0 |
| 1 | 1 | 1 | | 1 | 1 |
設問１ 半加算器を実現する論理回路を，図１に示す。図１中の
に入れる正
しい答えを，解答群の中から選べ。ただし，AND は論理積，OR は論理和，XOR は排他的論理和，
NAND は否定論理積，NOR は否定論理和を表す。
図１ 半加算器を実現する論理回路
解答群
設問２ 全加算器を実現する論理回路について， 次の記述中の
に入れる正しい答えを，解答群の中から選べ。
全加算器は，図２に示すように半加算器を２段に接続して実現する。半加算器１はＸとＹを加算し， 半加算器２は半加算器１の結果と Cin を加算する。このとき， 半加算器１のけた上がりを C1，半加算器２のけた上がりを C2 とする。 Ｘ，Ｙ， Cin と， C1， C2 との関係は表３のとおりになる。

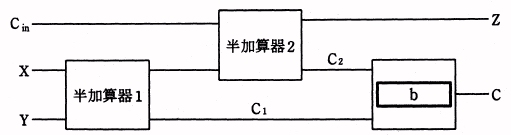

図２ 全加算器を実現する論理回路
| Ｃin | Ｘ | Ｙ | | Ｃ1 | Ｃ2 |
| 0 | 0 | 0 | | 0 | 0 |
| 0 | 0 | 1 | | 0 | 0 |
| 0 | 1 | 0 | | 0 | 0 |
| 0 | 1 | 1 | | 1 | 0 |
| 1 | 0 | 0 | | 0 | 0 |
| 1 | 0 | 1 | | 0 | 1 |
| 1 | 1 | 0 | | 0 | 1 |
| 1 | 1 | 1 | |  | |
b に関する解答群
| C1 | C2 | |
| ア | 0 | 0 |
| イ | 0 | 1 |
| ウ | 1 | 0 |
| エ | 1 | 1 |
設問３ A，B 及び S を２の補数表現による４ビットの符号付２進整数とし，それぞれの ビット表現を A4A3A2A1， B4B3B2B1，及び S4S3S2S1で表す（符号ビットは A4，B4及び S4）。
図３は，A と B の加算を行い，結果を S に求める加算器であり，半加算器と全 加算器で実現されている。ここで，C1～C4 とは半加算器及び全加算器からのけた 上がりを表す。
この加算器に，A として－１ を，B として－２（いずれも 10 進表記）を与えたとき， 図３のC1～C4の値として正しい組合せを，解答群の中から選べ。
図３ A と B を加算して S を求める加算器
解答群
| C1 | C2 | C3 | C4 | |
| ア | 0 | 1 | 0 | 0 |
| イ | 0 | 1 | 0 | 1 |
| ウ | 0 | 1 | 1 | 0 |
| エ | 0 | 1 | 1 | 1 |
| オ | 1 | 0 | 0 | 0 |
| カ | 1 | 0 | 0 | 1 |
| キ | 1 | 0 | 1 | 0 |
| ク | 1 | 0 | 1 | 1 |
