次のアセンブラプログラムの説明及びプログラムを読んで，設問１，２に答えよ。
〔プログラムの説明〕
浮動小数点数の加算を行う副プログラム FADD である。

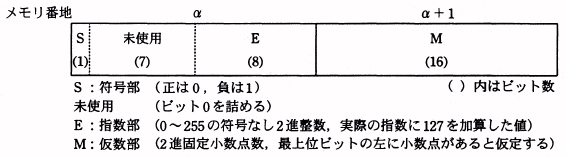

(1) 浮動小数点数は，メモリ中の連続する２語に次の形式で格納する。
この形式で表される浮動小数点数は (−1)S × 0.M × 2E-127である。 S＝E＝M＝0 でゼロを表現する（ M＝0 のときは，必ず S＝E＝0 であること）。
(2) FADD は，被加数と加数について，いずれか指数の大きい方にもう一方の指数を そろえてから仮数を加算し，結果がゼロの場合を除き正規化（仮数部の最上位ビットが １となるように指数部を調整）する。指数部調整の過程で， アンダフロー（指数部が０未満になるので正規化が不可能）， オーバフロー（指数部が 255 を超えるので正規化が不可能）は発生しないものとする。
正規化の例
(3) FADD は，被加数 X，加数 Y 及び結果 Z の格納領域の先頭番地を， それぞれ GR1，GR2，GR3 に設定して呼び出される。
(4) FADD から戻るとき，汎用レジスタ GR1 〜 GR7 の内容は元に戻す。
〔プログラム〕
(行番号)
1 FADD START ; Z ← X ＋ Y 2 RPUSH 3 PUSH 0,GR3 ; 結果 Z の格納領域の先頭番地を退避 4 LD GR4,0,GR1 5 AND GR4,=#00FF ; Ex: X の指数 6 LD GR5,0,GR2 7 AND GR5,=#00FF ; Ey: Y の指数 8 LD GR6,1,GR1 ; Mx: X の仮数 9 LD GR7,1,GR2 ; My: Y の仮数 10 ; 加算前の準備 (指数をそろえる) 11 ; GR4 ← max(Ex,Ey) , GR6 ← 調整済 Mx , GR7 ← 調整済 My 12 LD GR3,GR4 13 CPL GR4,GR5 14 JZE MADD ; Ex ＝ Ey の場合 15 JMI BIGEY ; Ex ＜ Ey の場合 16 SUBL GR3,GR5 17 SRL GR7,0,GR3 ; My を調整 18 JUMP MADD 19 BIGEY20 SUBL GR5,GR3 21 SRL GR6,0,GR5 ; Mx を調整 22 ; 符号を考慮した仮数の加算 23 ; Sz: Z の符号 , Ez: Z の指数 , Mz: Z の仮数 24 ; GR4 ← (Sz,Ez) , GR5 ← Mz 25 MADD LD GR1,0,GR1 ; X の符号の検査 26 JMI XMINUS ; 負の場合 27 LD GR2,0,GR2 ; Y の符号の検査 28
29 LD GR5,GR6 ; X ≧ 0 , Y ≦ 0 の場合 30 SUBL GR5,GR7 ; Mz ← 調整済 Mx − 調整済 My 31 JUMP SCHECK 32 XMINUS LD GR2,0,GR2 33 JMI YMINUS 34 LD GR5,GR7 35 SUBL GR5,GR6 36
37 YMINUS OR GR4,=#8000 ; Z に負符号を設定 38 ADDMXY LD GR5,GR6 39 ADDL GR5,GR7 ; Mz ← 調整済 Mx ＋ 調整済 My 40 JOV ADJST ; けた上がりがある場合の正規化 41 JUMP NORM 42 SCHECK JOV NEGMZ ; Mz の符号を検査 43 JUMP NORM 44 NEGMZ OR GR4,=#8000 ; Sz に負符号を設定 45 XOR GR5,=#FFFF ; Mz ← −Mz 46 ADDL GR5,=1 47 ;加算結果の正規化 48 NORM LD GR5,GR5 ; ゼロチェック 49 JNZ LOOP 50 LD GR4,=0 51 JUMP FIN 52 LOOP LD GR5,GR5 ; 正規化完了？ 53 JMI FIN 54
55 SUBL GR4,=1 56 JUMP LOOP 57 ADJST SRL GR5,1 58 OR GR5,=#8000 ; Mz の最上位ビットを 1 に設定 59
60 FIN POP GR3 61 ST GR4,0,GR3 ; 結果 Z の格納 62 ST GR5,1,GR3 63 RPOP 64 RET 65 END
設問１ プログラム中の
に入れる正しい答えを，
解答群の中から選べ。
a に関する解答群
ウ LD GR4,GR5 エ LD GR5,GR4
オ SRL GR4,0,GR5 カ SRL GR5,0,GR4
b に関する解答群
ウ JMI YMINUS エ JPL ADDMXY
オ JPL XMINUS カ JPL YMINUS
ウ JPL ADDMXY エ JPL SCHECK
オ JUMP ADDMXY カ JUMP SCHECK
ウ SRA GR5,0,GR4 エ SRA GR5,1
オ SRL GR5,0,GR4 カ SRL GR5,1
e に関する解答群
ウ SLL GR4,1 エ SLL GR5,1
オ SUBL GR4,=1 カ SUBL GR5,=1
設問２ プログラムを減算用に変更する場合，行番号 27 及び 32 の直後に 追加する命令として正しい答えを，解答群の中から選べ。
なお，プログラム中のコメントは適宜読み替えるものとする。
解答群
ウ OR GR2,=#7FFF エ OR GR2,=#8000
オ XOR GR2,=#7FFF カ XOR GR2,=#8000
