平成14年 春期 基本情報技術者 午前 問47
問47   売上管理システムのDFD

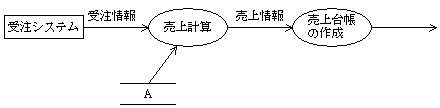

 図に示す売上管理システムの DFD の中で,A に該当する項目として,適切なものはどれか。

ア 売上ファイル      イ 単価ファイル

ウ 入金ファイル      エ 発注ファイル


解答←クリックすると正解が表示されます

解説

 DFD (データフローダイアグラム)とは、システムの要求定義を行うときに使用される図表の1つで、 機能を幾つかの単位に分割した後に、 単位間のデータの流れ(データがどこから来て、どこでどの様に処理され、どこへ行くか)に着眼点を置き、 図式化する方法である。○はプロセス、□はデータの源泉と吸収、平行線はデータストアである。

 図の DFD からプロセス(売上計算)は、受注システムからデータ(受注情報)を受け取り、 ファイル A から情報を受け取り、売上情報を作成して、プロセス(売上台帳の作成)に渡す。

 受注情報には、製品のコードや個数が記録されるので、A は「単価ファイル」と考えられる。
