平成22年 秋期 基本情報技術者 午前 問52
問52   アローダイアグラムで表されるプロジェクト

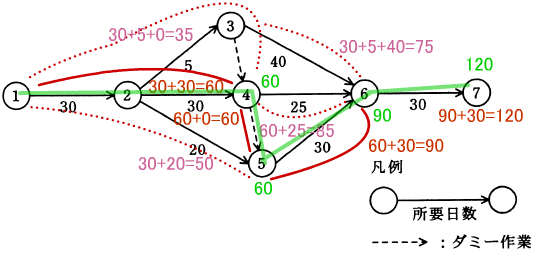

 図のアローダイアグラムで表されるプロジェクトは,完了までに最短で何日を要するか。

ア 115        イ 120        ウ 125        エ 130
解答←クリックすると正解が表示されます

解説

 アローダイアグラムとは、作業の前後関係を整理して矢印で結んだネットワークを作成し、 工程上のネックを発見して日程計画に役立てることを指す。この場合全ての作業工程を求め、 その中で1番長い作業工程(クリティカルパス)を比較して所要日数を考える。 ここでダミーの作業日数は0日と考える。

 図のようにCまでの作業は、2通りなので、クリティカルパスは、60 となる。
  • @ ⇒ A ⇒ B → C  30+5+0=35
  • @ ⇒ A ⇒ C      30+30=60

 Dまでの作業は、以下の2通りなので、クリティカルパスは、60 となる。

  • C → D     60+0=60
  • @ ⇒ A ⇒ D 30+20=50

 Eまでの作業は、以下の3通りなので、クリティカルパスは、90 となる。

  • @ ⇒ A ⇒ B ⇒ E  30+5+40=75
  • C ⇒ E          60+25=85
  • D ⇒ E          60+30=90
 よって、Fまでのクリティカルパスは、@ ⇒ A ⇒ C → D ⇒ E ⇒ F となり 120 日である。
